Voyage SAHARA
AFRIQUE NOIRE
43 375 Km a bord d'un vieux camion Saviem TP3 4x4

+retour France 2 600 Km.
Distance equivalent du tour du monde a l'equateur.

Du 22 septembre 2007.
Au 19 Octobre 2011.


Des gens plus lents, il y en a.
Mais eux, c'est parce qu'ils sont morts !


  La plus grosse preparation fut bien a l'achat en 2001 et avant le depart en 2007.
Mais ensuite il y a constament eu des modifications, ameliorations, reparations...		   pour pouvoir pousuivre le voyage dans les meilleurs conditions de confort et de securite.






Saviem TP 3
camping-car

Transformations, amenagements
et preparation Afrique

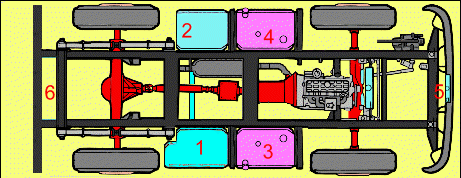

1 = Eau usee 85 l.
       (utile Europe only)
2 = Eau usee 80 l.
3 = Gasoil origine 70 l.
4 = Gasoil auxiliaire 70 l.
       (pret mais jamais monte)
5 = 2eme Radiateur
6 = Roue de secours

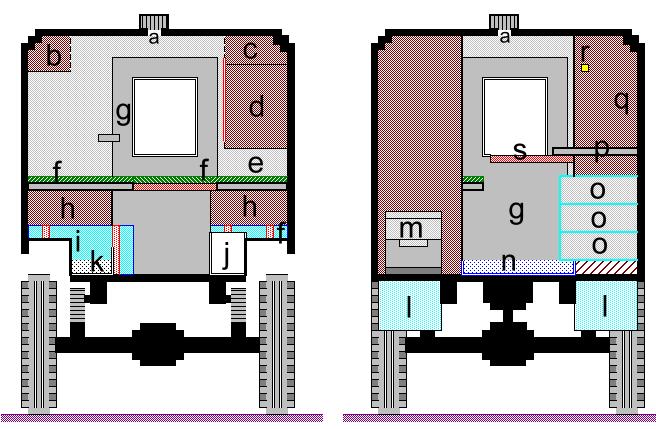

Vue depuis l'arriere

a Coffre de pavillon gauche m Coffre de pavillon droit
b Bureau n Eclairage
c Espace libre pied de lit o Porte laterale battante
d Couchette o' Vitre porte laterale
e Coffre sur passage de roue AR p Fenetre vers cabine AV
f 2 Batteries domestiques q Lavabo cuisine
g Passages de roues AR r Rangement sous lavabo
h 2 Reservoirs eaux usees s Plaque rechaud gaz 2 feux
i Capot boite de vitesses t 2 bouteilles de gaz type 13 Kg
j Rangement sous couchette
et coffre sur passe de roue AR D		 u Marmite filtre a air moteur
k Bac toilette du chat v Cumulus et systeme chauffage
l Penderie droite w Porte caisse AR / cabine AV
    x Reservoirs de gasoil 2 x 70 l.
    y Porte battante coffre a gaz lateral

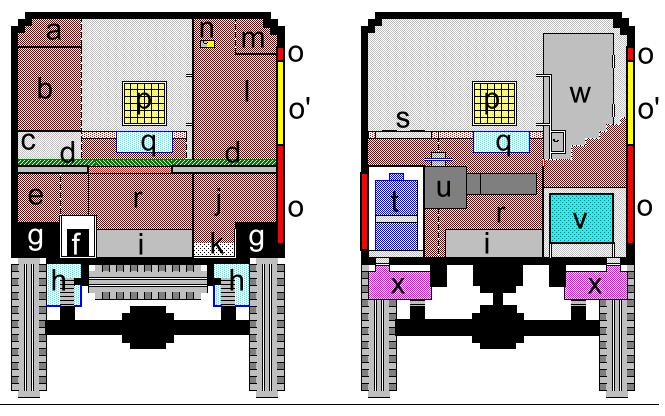

Vue depuis l'avant

a Aerateur de toit l 2 reservoirs eaux usees
b Coffre de pavillon sur bureau m WC Chimique
c Coffre de pavillon sur couchette n Grand bac de douche
d Bureau o Meuble plastique 2 x 3 tiroirs
e Espace sous bureau pied lit p Plan de travail cuisine
f Matelas en polystyrene q Separation Cuisine / Bureau
g Porte AR battante r Eclairage cuisine
h Rangements sur reservoirs eau s Table bureau / repas basculante
i 2 Reservoirs d'eau
j Coffre 2 batteries domestiques
k Bac toilette du chat

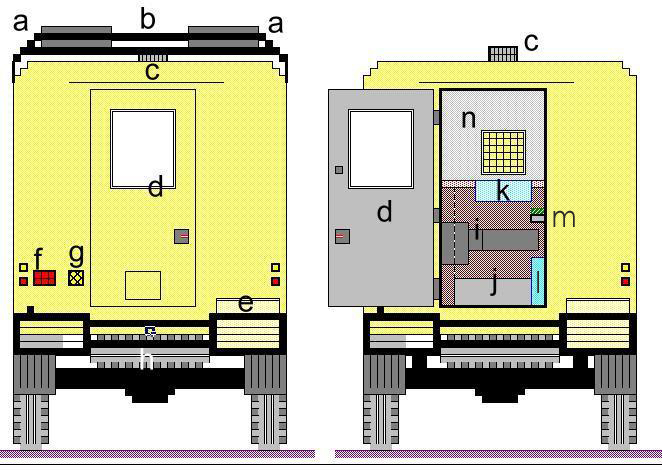

Vue de l'arriere

a Reservoirs eau exterieur 2 x 42 l. h Roue de secours
b Galerie porte reservoirs i Marmite filtre a air moteur
c Aerateur de toit j Capot boite de vitesse
d Porte AR battante k Lavabo cuisine
e Coffre ou bidon ou jerrican l Reservoir eau potable droit
f Feu de recul m Couchette
g Phare de recul n Fenetre caisse AR / cabine AV

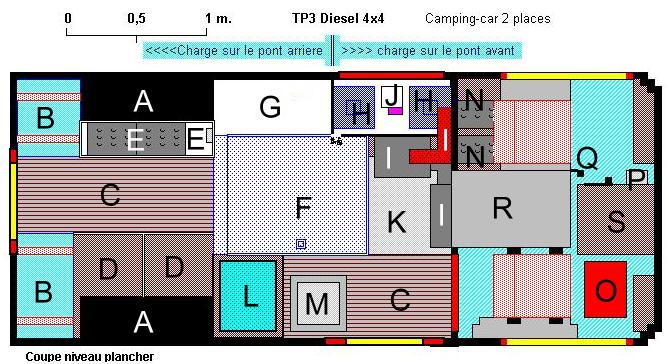

Vue d'en-haut
a +20 cm du plancher

A Passages de roues arriere J Remplissage reservoir gasoil sup.
B Reservoirs d'eau interieurs K Capot boite de vitesses
C Plancher central L Cumulus et systeme chauffage
D Coffres sous couchette M WC chimique
E Coffre 2 batteries domestiques N Coffre batterie moteur / plancher
F Bac de douche O Bidon plastique de rangement
G Espace sous meubles tirroires Q Leviers vitesses et crabotage 4x4
H Coffre a gaz 2 boutilles type 13 Kg R Capot moteur
I  Prise d'air moteur et filtre S Coffre plancher central renforce

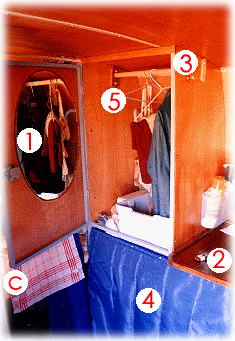

1 : Mirroire / 2 : Plan de travail 1 : Penderie
3 : Empoule eclairage cuisine 2 : Rideau douche
4 : Rideau douche 3 : Meuble 6 grands tirroire tres leger
5 : Penderie 4 : Bac de douche
c : Couchette

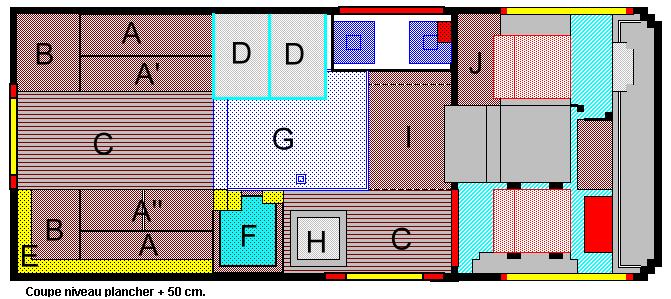

Vue d'en-haut
a +60 cm du plancher

A Coffres sur passages de roues AR E Conduites air chaud chauffage
A' Rangements sur coffre batteries F Cumulus et systeme chauffage
A'' Rangements sous couchette G Bac de douche
B Coffres sur reservoirs d'eau H WC chimique
C Plancher I Meuble sous lavabos
D 2 meubles plastiques x 3 tirroirs J Coffres 2 batteries moteur

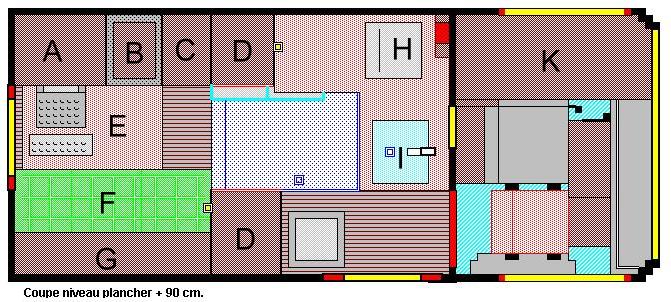

Vue d'en-haut
a +150 cm du plancher

A Coffres bureau G Coffre pavillon droit
B Coffres bureau capitonne (PC) H Plaque de cuisson 2 feux
C Rangement divers I Lavabo
D 2 Penderies J Prise air moteur jusqu'au toit
E Tableau bureau / repas K Coffre de pavillon sur chauffeur
F Couchette L Coffre sur capot moteur

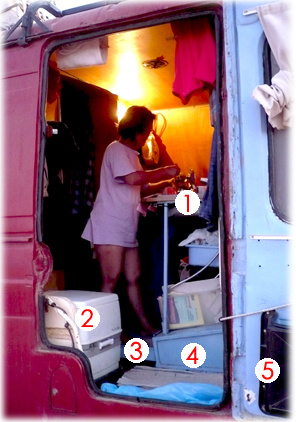

1 : Lavabo cuisine
2 : WC chimique
3 : Plancher douche
4 : Capot boitre vitesses
5 : Grand vide poche

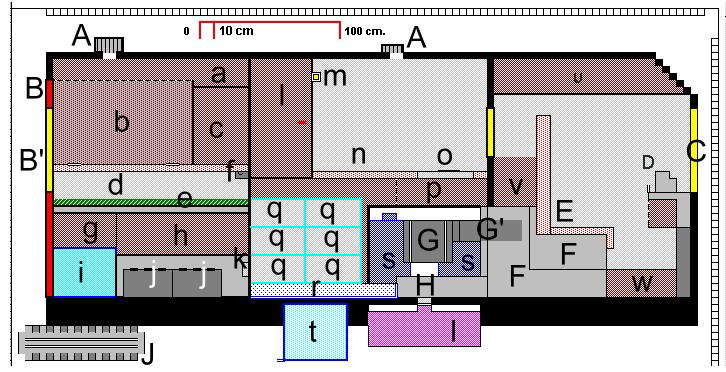

Cote gauche

A Aerateurs de toit m Eclairage cuisine
B Porte arriere n Plan de travail cuisine
B' Vitre de porte arriere o Plaque rechaud gaz 2 feux
C Pare-brise AV p Espace pour 5 bouteilles eau x 2 l.
D Tableau de bord q 2 meubles plastiques x 3 tiroirs
a Coffre de pavillon r Grand bac de douche
b Table bureau-repas rabatable s 2 bouteilles de gaz type 13 Kg
c Rangement t Reservoir eaux usees
d Espace sous bureau pour pied lit u Coffre de pavillon sur chauffeur
e Matelas en polystyrene v Foure-tout sur capot moteur
f Prise electrique allume-cigares w Rangement plancher central
g Ranglement sur reservoir E Siege chauffeur
h Coffre sur passage de roue F Capot moteur
i Reservoir d'eau potable 80 l. G' Conduite d'air moteur
j Batteries domestiques 2 x 6 Volts G Marmite de filtre a air
k Separateur-regulateur 4 batteries
(2 domestiques, 2 pour le moteur)		 H Capot boite de vitesses
l Penderie I Reservoir de gasoil auxiliaire 70 l.
    J Roue de secours
Plancher en tole du bac douche +callebotis plastiques legers +plaque de contre plaque vernis.

L'eau coule sous le plancher bois dans le bac en tole qu'elle que soit l'horizontalite du terrain.

En roulant elle ira rejoindre le troue d'evacuation en tole si elle ne l'a pas deja fait a l'arret ; pour gagner le reservoir d'eau usee qui est ouvert en Afrique et ferme pour 4 jours d'autonomie en Europe.

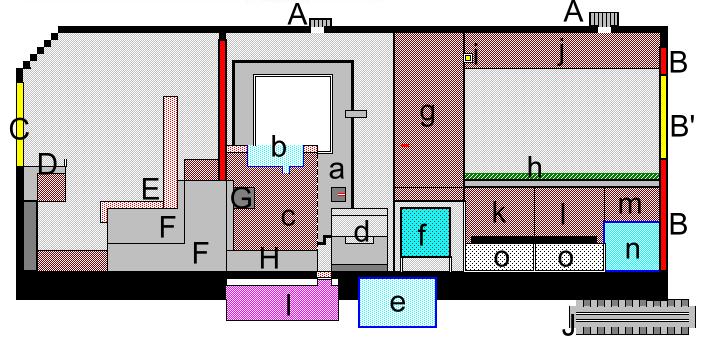

Cote droit

A Aerateurs de toit f Cumulus et systeme chauffage
B Porte arriere g Penderie
B' Vitre de porte arriere h Couchette
C Pare-brise AV i Eclairage bureau-repas-couchette
D Tableau de bord j Coffre de pavillon
a Porte laterale battante k Coffre sur passage de roue
b Lavabo cuisine l Passage de roue
c Rangement sous lavabo m Espace rangement sur reservoir
d WC Chimique n Reservoir d'eau potable 100 l.
e Reservoir eaux usees o Toilette chat et rangement divers

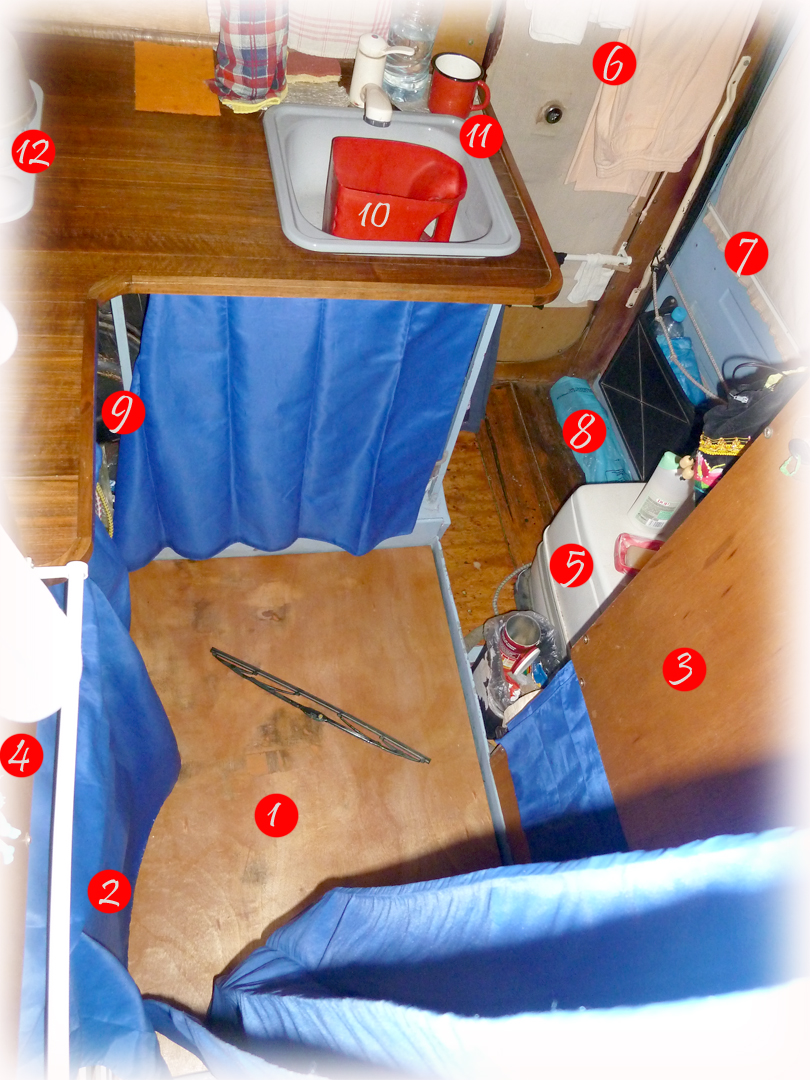

1 Double plancher douche 7 Porte laterale
2 2 Meubles x 3 tirroires 8 Arbre de transmission rechange
3 Panderie droite 9 Cartouche filtre a air
4 Panderie gauche 10 Bac 4 l. douche 1 personne
5 WC chimique 11 Quart email pour verser l'eau douche
6 Porte Caisse / Cabine 12 Plaque rechaud gaz 2 feux

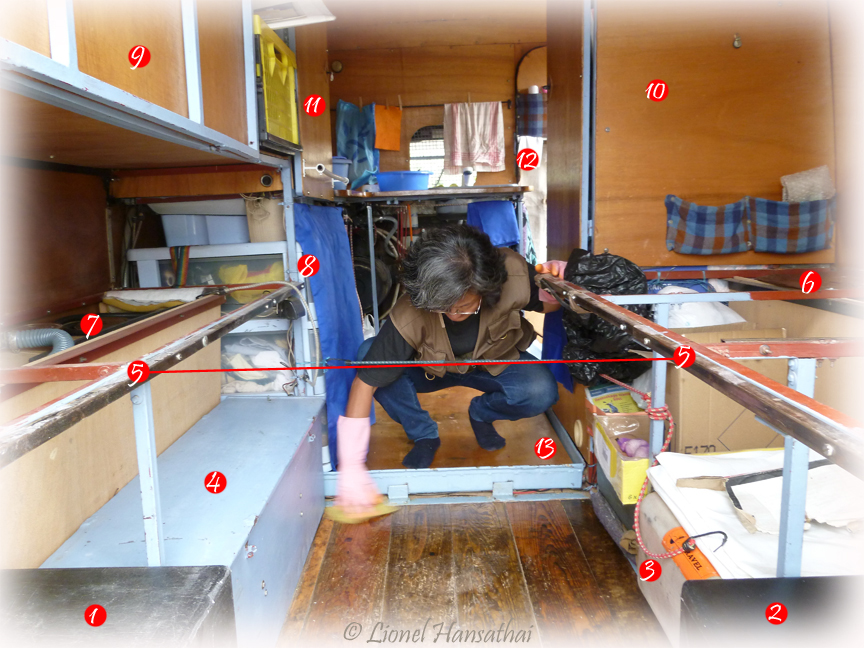

1 Reservoir eau 80 l. 8 Meubles 2 x 3 tirroirs
2 Reservoir eau 100 l. 9 Bureau, mat. fragile / table
3 Bidon 30 l. pieces rechange 10 Panderie droite
4 Coffre 2 batteries domestiques 11 Panderie gauche
5 Chassis couchette 12 Porte caisse / Cabine
6 Chassis couchette et coffres 13 Bac de douche
7 Coffre pieces rechange


Galerie de Toit
Sur mesure

1 Barres galerie simples 7 Berceau 2 x 40 l. reservoirs d'eau
2 Barres galeire renforcees D Liaisons
3 Bidon 30 l. pieces rechange   - Reservoir interieur > Reservoir toit
4 Prise d'air moteur   - Reservoir toit > Robinet evier
5 Aerateur de toit E Aerateur de toit arriere
6 Plaques desensablage en galeire
