TRANSFORMATIONS
MECANIQUES

Nous avons profite des excellents conseils
d'un mecanicien competant et patient : Mr Marcon.

MOTEUR MAN Type 720
- Monte d'origine sur camion Renault JK 60 a 75
  (PTC 7,5 t., PTR 10 t.)
- Puissance = env. 100 ch
  (+31 % par rapport au moteur 712-03 d'origine)
  (et +43% par rapport au moteur type 580)
  (moteur Alfa des 1er TP3 diesel monte par Sinpar)
- Regime puissance maxi = 3 200 tr/mn
- Couple 26,6 mkg +36 % a 1600 tr/mn -20 %
   (+61 pour cent de couple a regime 20 pour cent plus lent
     par rapport au moteur Alfa = formudable ! )
- Cylindree 3 590 cc soit seulement +8 % par rapport au moteur 712-03 (+32 % par rapport au moteur Alfa)
- Consommations gasoil : CLIC
- Origine du moteur et de la boite de vitesses : CLIC
  (camion JK)

Ce radiateur supplementaire est alimente en eau par les durites de chauffage (ralongees sortie chauffage, entree radiateur exterieur, sortie radiateur exterieur, entree alimentation circuit moteur).

Meme en 1ere courte a forcer dans le sable mou, en plein ete, en pleine journee : La temperature reste a 80 degres. En France, pare-buffle ferme d'un plastique et bouche d'air frais du tableau de bord alimentee en air chauffe qui passe a travers ce radiateur supplementaire.

  Le radiateur supplementaire est celui du camion Renault JK.

Il est fixe sur le pare-choc / pare-buffle avant ; en plus du radiateur d'origine du TP3 qui est toujours dans le compartiment moteur.

La place du radiateur d'origine a l'interieur du compartiment moteur situe dans la cabine, entre les 2 sieges ; est un non-sens total pour un vehicule en Afrique. En plus de n'avoir que tres peu de circulateur d'air (et l'air est deja a 50 degres au Sahara en ete et au Sahel en hivers) il se remplis de paille en hors piste dans la savane sahelienne. D'ou le montage indispensable du 2eme radiateur sur le pare-choc avant.

RESISTANCES GENERALES

TRANSFORMATIONS
POUR FIXER CE MOTEUR
- Soudure 4 cilents-bloc moteur sur chassis AV
- Remplacement carter inferieur et crepine pompe a huile pour laisser la place au debattement du pont AV
- Montage pompe a vide pour assistance freinage principal
- Deplacement de la tringlerie AR du frein a main
- Modification canalisation echappement des gaz
- Modification entree d'air / filtre a air car diametre cartouche seche est superieur
- Fixation manette robinet arret moteur sur capot arriere cote chauffeur
- Accelerateur a main
- Radiateur refroidissement et durites circuit d'eau cause dieselisation
- Pale de ventilateur mecanique de refroidissement type moteur 712
- Systeme de poulies, tendeur et courroie d'entrenement adaptes
- 2eme radiateur de refroidissement type Lancia en alu. pour refroidissement moteur +2 prises d'air chaud sup. pour chauffer la cabine. Pour l'Afrique il sera remplace par le radiateur du camion JK.
- Jauge huile moteur speciale car capacite carter 8 l. +1 l. de filtre
- Remplacement des cousinets de bielles
- Remplacement alternateur par un 12 Volts / 70 A avec regulateur integre.
- Orifice dans durite d'entree d'air, ferme par boulon et permettant la vaporisation de gaz type StartPilot pour demarrage plus facile.

NOUVELLE BOITE DE VITESSES
a 5 RAPPORTS AV
- De type ZF allemande
- 1ere /6,4 soit +14 % par rapport a la boite Renault d'origine
- Vitesse intermediaire evite le "trou" entre 3eme et 4eme ce qui ameliore beaucoup par rapport a la boite d'origine

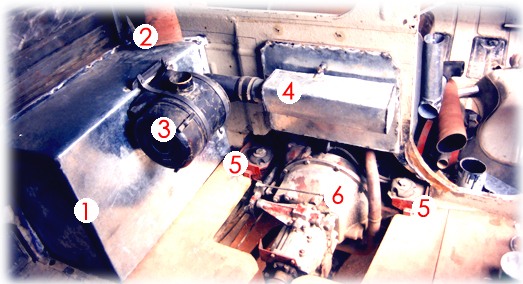

  1 : Coffre a gaz
2 : Prise d'air sur le toit
3 : Filtre a air
4 : Air vers moteur
5 : Silent-bloc moteur
6 : Boite ZF 5

TRANSFORMATION FIXATION
BOITE DE VITESSES
- Selecteur de vitesses au plancher
- Decoupe et suppression des fixations sur chassis d'origine

DIVERS
- Filtre a air cartouche seche fixe a l'interieur contre le coffre a gaz
- Rallonge de prise d'air etenche avec marmite de sortie sur le toit
- Soudure ecrou cle 17 sur gros ecrou niveau huile boite de transfert
- Fixation d'un radiateur de camion Renault JK sur le pare-chocs avant connecte aux durites de radiateur de chauffage cabine

Les rapports de ponts graves ne sont pas tres visibles.

PONTS
- En origine militaire essence et 3,9 tonnes le TP3 et equipe
   des ponts les plus courts a rapport dits 7 44
- Numero est TOUJOURS grave
  au dessus de la tete de chaque pont
- 44 tours boite de transfert = 7 tours cote 1/2 arbres de roues
- Le pont divise donc le mouvement par /6,285...

PONT AR CASSE
